การขึ้นรูปพลาสติกด้วยการฉีดพลาสติก ทางวิ่งของน้ำพลาสติกเข้าสู่แม่พิมพ์ (gate) นั้นเป็นสิ่งสำคัญ รูปแบบของทางเข้านั้นก็เหมาะสมกับพลาสติกประเภทต่างๆ ในบทความนี้จะนำเสนอทางเข้าน้ำพลาสติกแบบ tab gate
โดยลักษณะของ gate จะเป็น 2 ส่วน คือ ส่วนที่เป็น พื้นที่หน้าตัดแบบสี่เหลี่ยมต่อระหว่าง Tab กับทางวิ่ง (runner) รอยต่อของ gate และ tab นี้โดยปกติจะออกแบบให้เป็นมุมฉาก เพื่อ

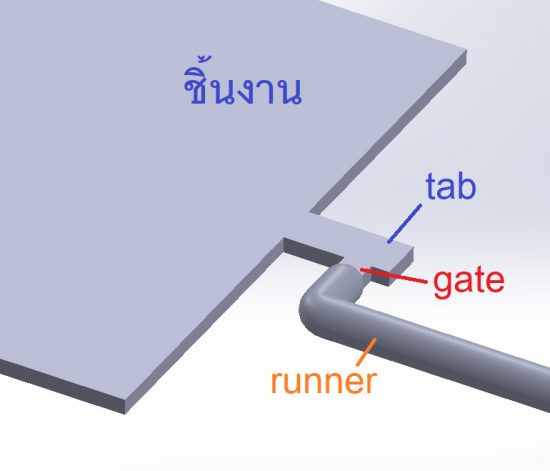

ป้องกันน้ำ พลาสติกหลอมพุ่งเข้าไปใน cavity และแข็งตัวอย่างรวดเร็ว แผ่นที่ยื่นจะต่อมาจากทางด้านข้างของชิ้นงานกับ gate ความกว้างของ tab ควรจะเท่ากับขนาดเส้นผ่าศูนย์กลางของรูวิ่ง ความยาวของ tab ประมาณ 1.5 เท่า ของเส้นผ่าศูนย์กลางรูวิ่ง ส่วนความลึกจะเข้ากับความหนาชิ้นงานหรือน้อยกว่าเล็กน้อย หลังการฉีดจะมีรอยตำหนิเกิดขึ้นเล็กน้อยที่ชิ้นงาน การใช้งาน tab gate จะมีรูปแบบคล้ายกับ gate เหลื่อม เพียงแต่จะยอมให้เกิดตำหนิบนด้านใดของชิ้นงาน รูปแบบของ gate แสดงไว้ตามภาพที่ 1

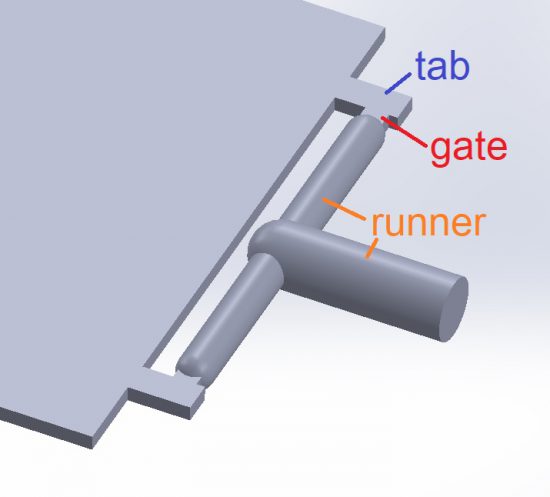

กรณีชิ้นงานที่ไม่กว้างมาก ระยะจากจุศูนย์กลางของ tab ถึงขอบของชิ้นงานไม่เกิน 150 มม. หรือ 6นิ้ว ใช้ tab แบบเดี่ยวจะเหมาะสมที่สุด สำหรับชิ้นงานที่มีความกว้างมากๆควรใช้ Multiple tab gate แต่ระยะระหว่างจุศูนย์กลางของ tab ไม่ควรเกิน 300 มม.หรือ 12 นิ้ว ดังแสดงไว้ตามภาพที่ 2
ข้อดี
ความเค้นตกค้างในชิ้นงานน้อย เนื่องจากน้ำพลาสติกวิ่งได้สะดวกเพราะทางเข้ามีขนาดใหญ่
ลดการเกิด jetting ที่ชิ้นงาน
เหมาะกับการฉีดพลาสติกที่มีความหนืดสูง
ข้อเสีย
เพราะทางวิ่งมีขนาดใหญ่ทำให้ ตัดแต่งให้สวยงามยาก
เพิ่มเวลาในการผลิตเนื่องจากต้องตัดแต่งชิ้นงาน
สูญเสียพลาสติกมากขึ้น
